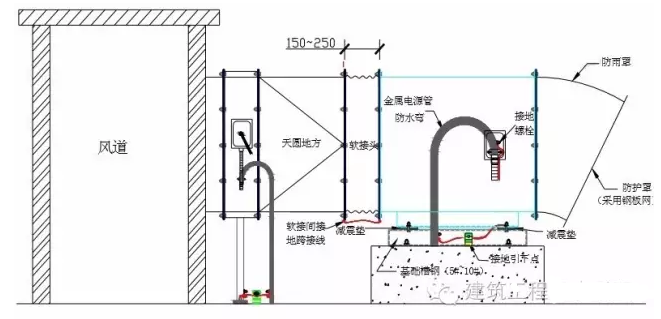

屋頂風機安裝指導大樣圖

屋頂風機安裝注意事項

　　1、為避免風機電機電源管位置與風機電源接口不在同一側，措施：

　　采用雙管制安裝，在風機左、右側各安裝一根管;定貨時根據現場情況在定貨要求上注明左、右進線要求;部分風機接線端子進行換位改型。

　　2、電機電源端部要有防水彎，金屬軟管采用包塑的，長度不超過80cm。

　　3、風機安裝等到土建基礎面層找平或貼磚后進行。

　　4、在電源管處預埋一根40x4接地扁鋼，在金屬風管軟接處采用≥4mm2軟線或銅編織帶及時做好接地跨接。

　　5、風機口處加裝防雨罩，后安裝防護罩(鋼板網)。

安裝案例說明

差評解讀：

　　1、風機電機電源安裝位置與風機電源接口不在同一側;

　　2、風機銹蝕嚴重。

差評解讀：

　　1、風機電源安裝位置與風機電源接口不在同一側;

　　2、露天風機電源管沒有防水彎，金屬軟管超過80cm長;

　　3、風機與金屬風管在軟接處沒有進行接地跨接。
